원래 장소:
중국
브랜드 이름:
HWASHI
인증:
CE/CCC/ISO
모델 번호:
WL-CNC-MF120K
연락주세요

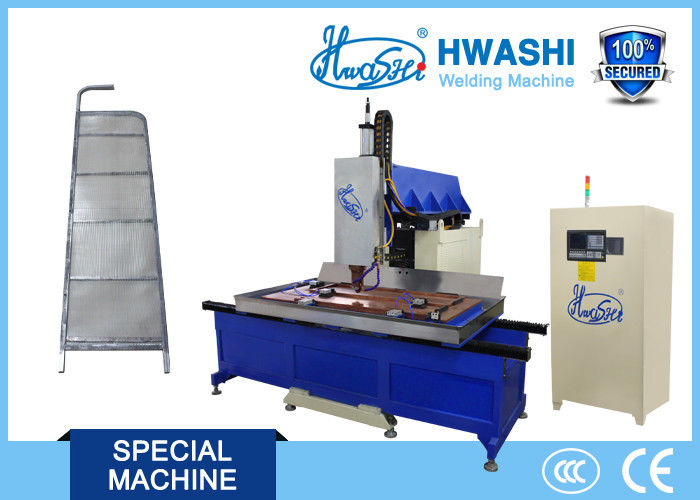

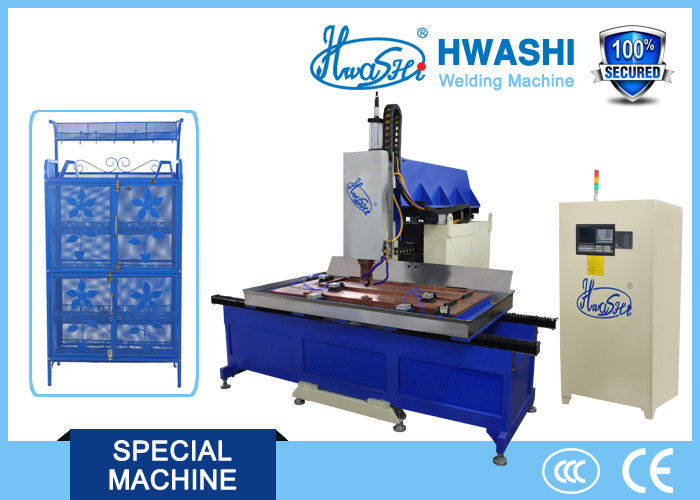

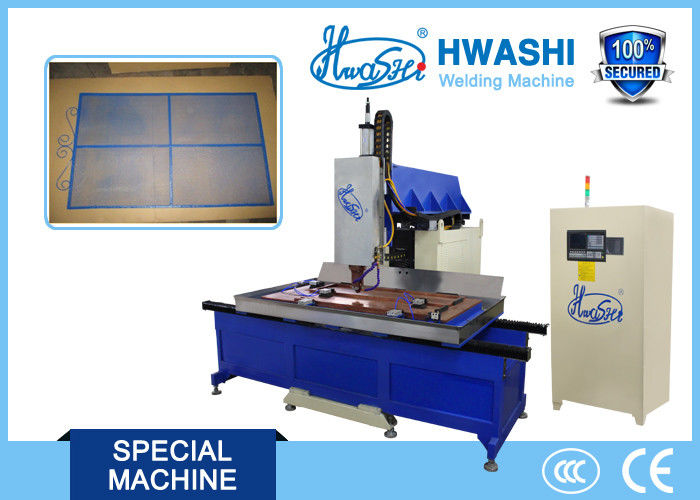

문 부속, 옆 부분 및 책가방의 정연한 관 구조 그리고 메시 용접을 위한 CNC 솔기 용접 기계
이 CNC 솔기 용접 특별한 기계는 솔기 용접 원형 용접 바퀴로 점용접 전극을 교환하기 위하여 원리를 이용합니다. 용접 바퀴가 지속 간헐적인 전류 펄스의 밑에 지속적으로 또는 간헐적으로 구를 경우, 일련의 용접 반점으로 구성되는 용접 솔기는 형성될 것입니다. 그러나, 덩어리를 서로 부분적으로 덮 용접 반점 사이 거리는 감소될 것입니다. 오버랩 정도가 덩어리의 직경의 1/3를 초과할 경우, 공기 견고 용접의 특정 정도는 일어날 것입니다. 용접 질의 안정성을 지키기를 위해, 중파 변환장치 전원은 채택될 것입니다. 일본 미츠비시에서 직업적인 자동 제어계를, 한 자료를 입력하 좋아합니다 용접 제품, 용접 현재, 등등의 위치의 동등한 자료를 채택하십시오, 그 후에 기계를 켜기 후에, 용접 궤도는 자동적으로 미리 설치 절차 내의 제품을 용접하는 끝낼 것입니다. 노동자는 용접 완료할 때 특정 장소에서만 일 조각을 두고 그 후에 옮길 필요가 있습니다.
용접의 중파 변환장치 전원과 본 찾아내기의 큰 편평한 플래트홈을 채택하십시오. PLC 자료의 미리 설치 절차의 밑에 운영하기 위하여 (형을 찾아내는) 드라이브 차축 x와 차축 Y (용접 전극)에 자동 귀환 제어 장치 모터를 사용하십시오. 그것은 용접 모형의 15 세트를 많아야 저장할 수 있었습니다 (용접 위치의 15 세트 및 제품의 용접 현재를 저장할 수 있을 것입니다). 용접 반점의 저장된 위치에 따르면, 용접 제품은 형 안쪽에 있고 X 방향 및 이동하는 지역에 따라서 움직임은 수평으로 1300mm 단지 이어야 합니다. 용접 전극은 Y 방향에 따라서 수직으로 움직이기 위하여 디자인되고 이동하는 지역은 762mm 단지 이어야 합니다. 용접 전극은 차축 Z 방향에 따라서 250mm 안에 처음부터 끝까지 움직이고 자동 귀환 제어 장치 모터의 감독하에 교체의 360°를 지휘할 수 있을 것입니다 것입니다 그래서 제품의 다른 각 용접을 위해 적당합니다.
용접을 위해 적당한 길이 1630mm, width762mm 안에 선반에 얹습니다
| 모형 | WL-CNC-MF 120K |
| 입력 파워 | 삼상 380V±10% 50Hz |
| 정격 수용량 | 120KVA |
| 정격 의무 주기 | 25% |
| 최대 이차 부동 전압 | 12.5VAC |
| 최대 이차 회로 현재 | 38000A |
| 용접 변압기의 절연제 급료 | 급료 F |
| 프로그램 세그먼트의 시간 조정 범위 | 0~9999ms |
| 열 조정 범위 | 15%~99% |
| 제어 프로그램 | 압력을 가하고, 정도에 의하여 증가하고, 간격, 용접, 부드럽게 하는 간격 미리 데우고, 지탱하고, 멈춰, 맥박 조사를 용접하. |
| 파워 그리드 전압 동요 보상 | 전압이 between±10% 변동할 때, 이차 전압은 between≤ ±3% 변동합니다 |
| 용접 바퀴 직경 | 100-120mm |
| 용접 바퀴 폭 | 3-5mm |
| 용접 바퀴 속도 | 조정가능한 1800-4000mm/min |
| x 차축 이동하는 범위 | ≥1300mm |
| Y 차축 이동하는 범위 | ≥760mm |
| Z 차축 이동하는 범위 | ≥250mm |
| 차축 이동하는 범위 | 360° |
| 정격 기압 | 0.8MPa |
| 공기 소비 | 1m3/h |
| 수압 | 0.2Mpa |
| 수온 | 10-20℃ |
| 찬물 소비 | 1000L/H |

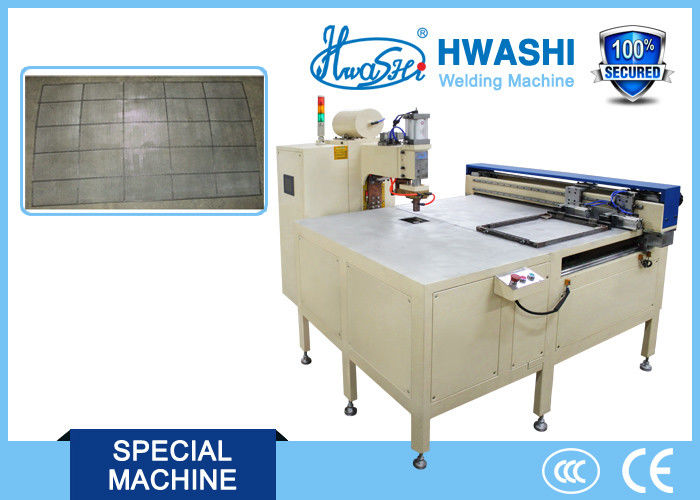

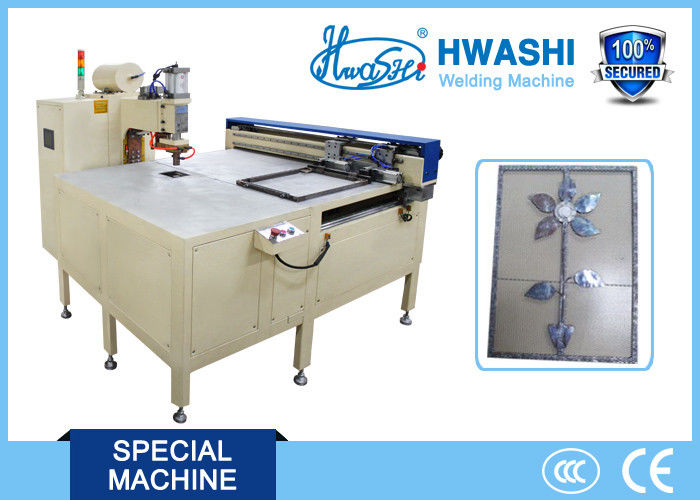

우리의 고객이 제공한 명세에 따르면, 우리는 단 하나 전극 x의 용접 정착물 여러가지 일치할 수 있는 y-축 자동적인 이동할 수 있는 유형 용접 기계의 디자인을 채택합니다. 통신수는 동등한 자료 및 용접 현재 같이서만 매개변수를 입력할 필요가 있습니다, 그 후에 기계는 시작 후에 자동 용접을 지휘할 것입니다. 노동자는 단지 일 조각을 수동으로 두고 가지고 갈 필요가 있습니다. 이 기계는 집합을 아주 쉬울 할 간단한 구조의 입니다. 그것은 또한 다른 용접 장비와 일치할 수 있습니다. 자동 귀환 제어 장치 모터는 미리 설치 PLC 프로그램 내의 뛰기에 X 및 y-축을 몰 것입니다. 그것은 최대 상점 5000 용접 반점 할 수 있습니다. 이 기계는 철망사의 배치 용접을 위해 적당합니다. MF DC는 전력 공급 충격을 파워 그리드로 감소시키고 용접 반점의 안정성을 지키는 것을 도울 수 있는 낮은 소비 및 저가의 입니다 맥박이 뛰었습니다.
당신의 필요조건에 따르면, 최대 움직이는 것은 자동적인 지류의 x-축의입니다 550 mm 둥글게 되고, 최대 움직이는 것은 y-축의입니다 400mm 둥글게 되었습니다.
| 아니다. | 품목 | 매개변수 |
| 1 | 입력 전압 | 삼상 380V |
| 2 | 전기 용량 | 90KVA |
| 3 | 입력 현재 | 200A |
| 4 | 산출 전압 | DC11.5V |
| 5 | 최대 용접 현재 | 15000A |
| 6 | 최대 용접 모형 | 101가지의 유형 |
| 7 | 용접 위치 | 5000 점 |
| 8 | x-축 효과적인 폭 | 550mm |
| 9 | y-축 효과적인 폭 | 400mm |
| 10 | 정착물 지류의 이동하는 속도 | 500mm/sec |
| 11 | 용접 실린더 | 160x100mm |

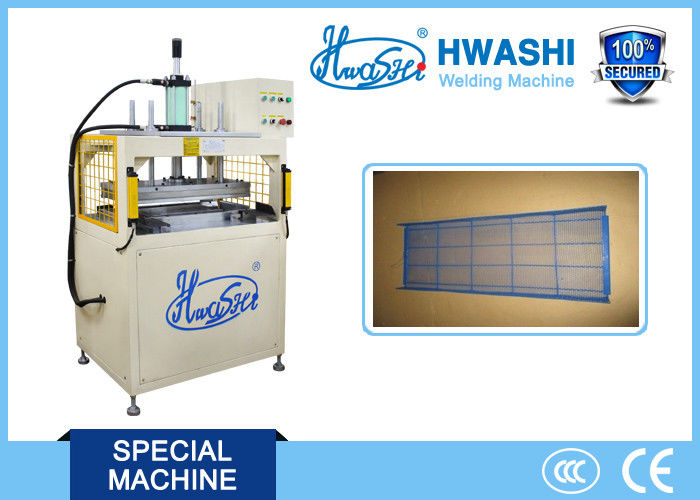

철망사를 위한 자동적인 구부리는 기계
이 특별한 기계는 미사일구조물 유형 강철 구조 구조를 채택하고 그것의 위와 더 낮은 절단 형은 표준화된 강철 동포로 죽습니다 만듭니다. 힘으로 유압 장치 및 기름 실린더를 위해 조정가능한 장치를 사용하십시오. 기계는 효과적으로 압력 치기를 통제하고 구부리는 각을 조정할 수 있습니다.
특징:
쉽고 편리한 가동, 구부리는 일을 끝마치는 사용 페달 스위치;
힘, 큰 구부리는 압력 및 안정되어 있는 성과로 유압 장치를 채택하십시오;
표준화된 강철 동포를 죽습니다 긴 서비스 기간으로와 착용 저항하고 있는 채택하십시오;
강철 구조물을 대체로 기계로 가공합니다, 진동, 충분한 힘 및 안정성 채택하십시오;
뒤 계기 장치의 쉽고 편리한 조정
날카로운 간격의 빠른 조정
장치를 세기
점화 기능
| 아니다. | 기술 명세 | 매개변수 |
| 1 | 최대 압력 | 10T |
| 2 | 빠른 앞으로 속도 | 30mm/sec |
| 3 | 작동 속도 | 10mm/sec |
| 4 | 작업대의 길이 | 900mm |
| 5 | 작업대의 폭 | 600mm |
| 6 | 가이드 줄기 사이 거리 | 900mm |
| 7 | 인후 깊이 | 200mm |
| 8 | 최대 열려있는 고도 | 200mm |
| 9 | 주발동기의 힘 | 7.5kw |
| 10 | 전반적인 차원 | 1250x1500mm |
