원래 장소:
중국
브랜드 이름:
HWASHI
인증:
CE
모델 번호:
WL-SQ-MF160Kx2
연락주세요

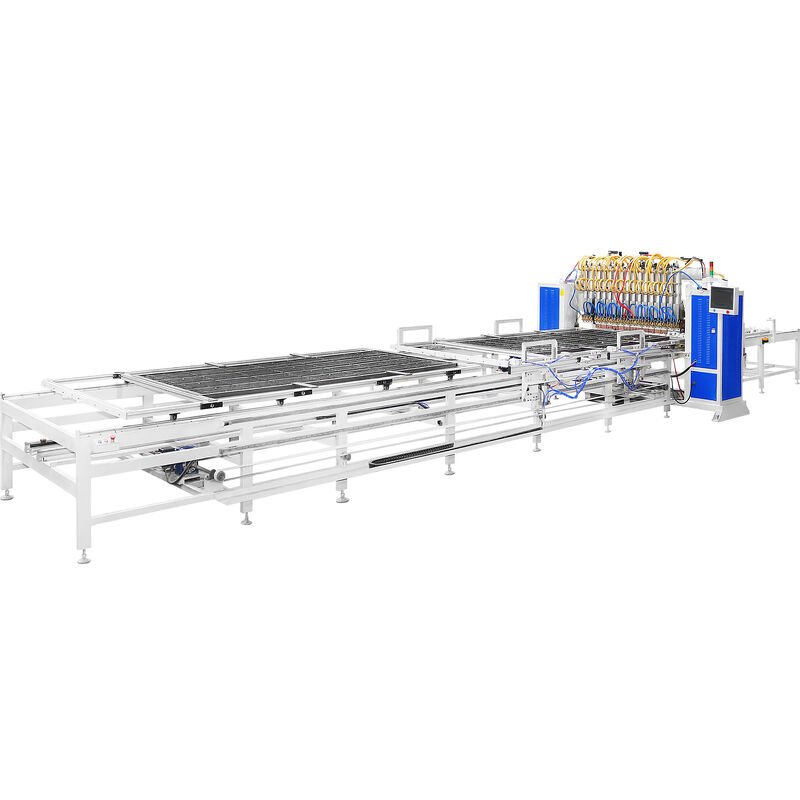

Hwashi Gantry 멀티 헤드 와이어 메시 용접기 소개- 여러 개의 용접머리가 이동 가능한 기판 빔에 장착되어 동시에 줄로 용접을 위한 고생산 용접 시스템단 한번에 접촉점의 전체 행을 용접할 수 있다이 기계는 마시 패널 생산을 극적으로 가속화합니다. 선택적 인 이중 계층 또는 양방향 래크 시스템은 최소한의 작업자 개입으로 연속적인 자동 용접 주기를 가능하게합니다.
Hwashi Gantry 다중 헤드 와이어 메시 용접기는고속열열접속철회망 생산에 사용 됩니다.이동성 갱트리 빔수평으로 조절할 수 있는 용접점 간 간격을 변화시켜 다른 빗자루 사양을 조정할 수 있는 도구가 없이

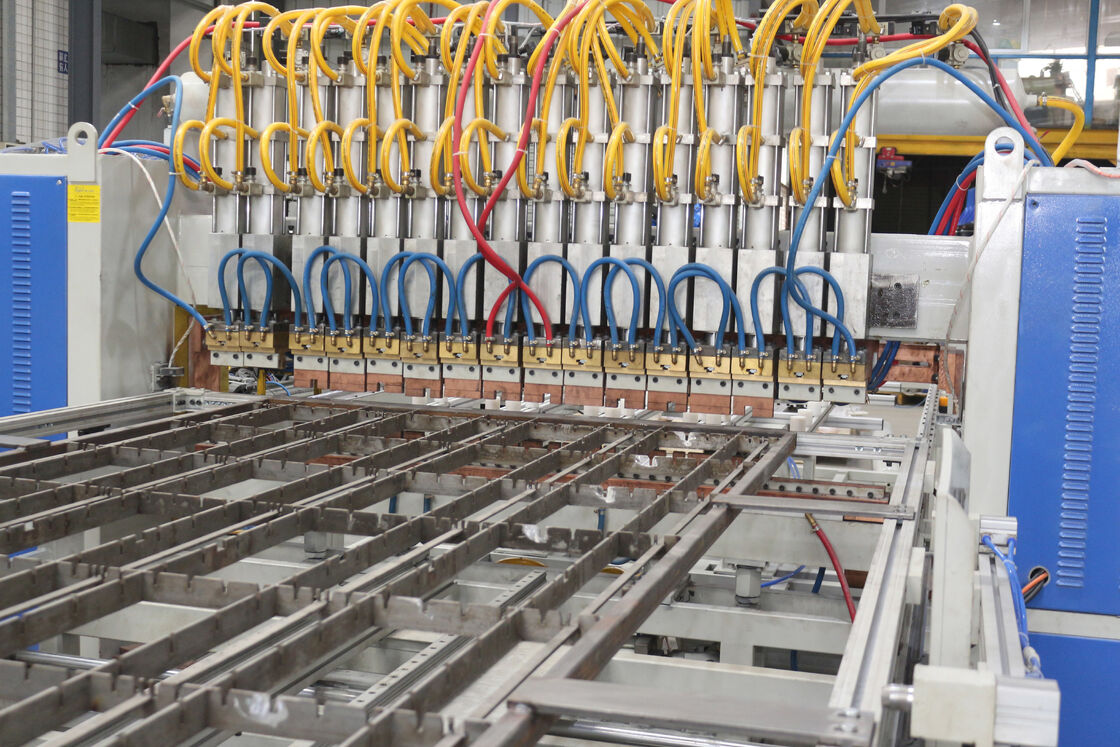

이 시스템은두 개 이상의 MFDC 용접 전원 공급 장치평행으로 작동하며 각 머리가 일정한 용접 전류를 동시에 공급합니다.이것은 단발 순차 용접에 비해 주기 시간을 극적으로 줄이는 단발 단발 용접에서 전선 교차선 줄이 완료 될 수 있음을 의미합니다.
의이중층 또는 양방향 래크 시스템연속적인 생산을 가능하게 합니다. 다른 하나는 로딩 중이고, 한 재료 래크가 용접 구역으로 공급되며, 작업실 배치를 최적화하기 위해 재료 흐름 방향이 역전될 수 있습니다.운영자 들 은 단순히 가닥 을 가닥 에 붙인다, 사이클을 시작 하 고 완성 된 패널을 제거 합니다.
이 기계는 생산 제조업체에 대한 이상적인 선택입니다대용량 표준물질속도와 일관성이 가장 중요합니다.
다중 헤드 게트리 시스템은 동기화 된 병렬 작동을 통해 고속 줄 용접을 달성합니다.
| 특징 | 이점 |
|---|---|
| 다목적 직렬 용접 | 여러 개의 헤드가 동시에 전체 행을 웰드합니다. 한 번 통과하면 많은 웰드 포인트가 완료됩니다. |
| 조절 가능한 머리 사이비 | 빔에 장착 된 머리는 서로 다른 망원경 패턴과 일치하도록 수평으로 미끄러집니다. |
| 이중/다중 전원 공급 | 2개 이상의 MFDC 단위가 연동하여 지속적인 고출력 용접을 위해 |
| 갱트리 빔 구조 | 안정적이고 정확한 멀티 헤드 포지셔닝을 위한 딱딱한 강철 구조 |
| 양방향/이중층 랙 | 사전 충전된 대체 래크 시스템으로 연속 자동 용접 |
| MFDC 인버터 기술 | 고속, 에너지 효율적이고 일관성 있는 용접을 위한 1000Hz 중기동 |
| 터치 스크린 HMI | 직관적인 프로그램 관리; 저장 및 50 + 제품 요리법을 회수 |
| 물 냉각 전극 | 산업용 냉각기, 지속적인 고임량 작동을 위해 |
| 기압 꽉 막기 | 공기 가동 된 고정 장치 체계 는 용접 도중 와이어 를 단단 히 고정 한다 |
| 안전등탑 | 기계 실시간 모니터링을 위한 빨간색/노란색/녹색 상태 표시기 |
| 확장 가능한 구성 | 제품 범위 및 처리량 요구 사항에 따라 머리 추가 또는 제거 |
| 매개 변수 | 사양 |
|---|---|
| 모델 | Hwashi Gantry 멀티 헤드 와이어 메시 용접기 |
| 입력 전력 | 3Φ4W 380V±10%, 50/60Hz |
| 용접 머리의 수 | 2~8개의 머리 (요건에 따라 사용자 정의) |
| MFDC 전력 용량 | 50KVA~200KVA (다중 단위 조합) |
| 인버터 주파수 | 1000Hz |
| X축 (빔) 이동 | 1500mm 표준 (자격화) |
| Y축 (레크) 이동 | 1000mm 표준 (자격화) |
| 위치 정확성 | ≤±0.2mm |
| 용접 전류 범위 | 1인당 200~10,000A (모델에 따라) |
| 전류 제어 정확도 | ± 1% |
| 전극 힘 | 공기, 조절 가능한 100~800N 1개 머리로 |
| 작업 주기는 | ≥50% |
| 냉각 | 물 냉각 전극 및 변압기 |
| 제어 시스템 | PLC + 터치 화면 HMI |
| 프로그램 저장 | 50개 이상의 제품 요리법 |
| 공기 공급 | 00.5~0.7 MPa |
| 기계 무게 | 약 4000kg (구조에 따라 달라집니다) |
| 인증서 | ISO 9001, CE |
