Hwashi 자동 이음매 용접기 - 고강도 접합용, 용접 휠 속도 조절 및 360° 회전 기능

모든 산업용 필터 카트리지는 동일한 방식으로 시작됩니다. 즉, 섬세한 메쉬 구조를 손상시키지 않고 원통형으로 정밀하게 말아서 솔기 용접해야 하는 편평한 직조 와이어 메쉬 시트입니다. 롤링이 잘못되면 실린더가 둥글지 않게 됩니다. 용접이 잘못되면 메쉬가 타거나 개구부가 왜곡되거나 이음새가 새어나오게 됩니다. 어느 쪽이든 필터가 실패합니다.

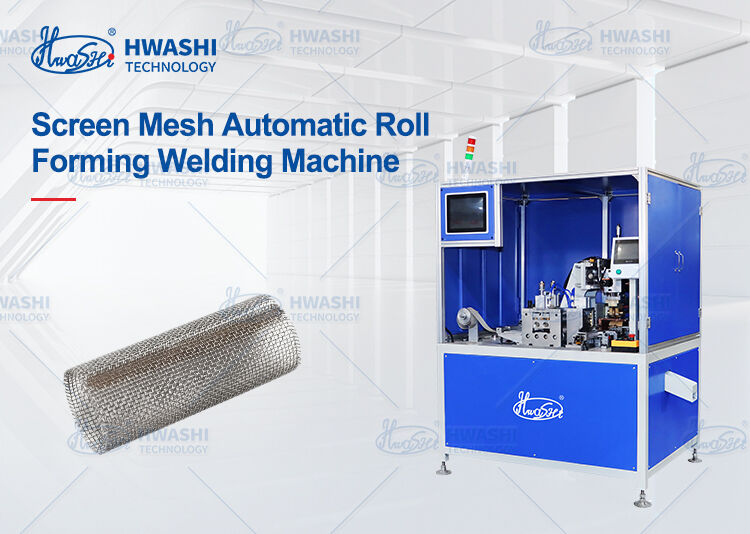

Hwashi의 자동 필터 메쉬 롤 라운드 용접기는 단일 통합 프로세스에서 두 가지 문제를 모두 해결합니다. 평평한 메쉬가 유입됩니다. 완벽하게 둥근 솔기가 용접된 필터 카트리지가 나옵니다. 수동 롤링이 없습니다. 별도의 재봉 단계가 없습니다. 재작업이 없습니다. 수처리, 오일 및 가스 분리, 자동차 여과 또는 식품 가공용 필터 카트리지를 생산하는 경우 이 기계는 매년 교대조마다 일관된 원통형 형상과 기밀 용접 이음새를 제공합니다.

전통적인 필터 생산에는 두 가지 별도의 작업이 필요합니다. 하나의 기계에서 메쉬를 실린더로 굴린 다음 심 용접기로 옮깁니다. 이는 노동력이 두 배, 핸들링이 두 배, 단계 간 변형 가능성이 두 배입니다. 이 기계는 자동 공급, 정밀 롤 성형 및 연속 심 용접 기능을 하나의 연속 사이클로 통합합니다. 롤링과 용접 사이에 메쉬가 기계 밖으로 나가지 않으므로 매번 완벽하게 정렬됩니다.

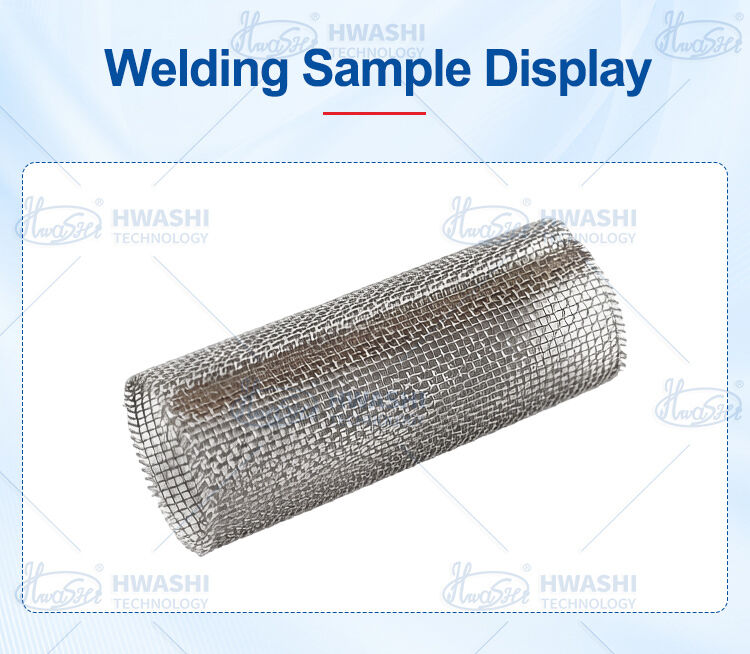

짠 와이어 메쉬는 용서할 수 없습니다. 롤링하는 동안 너무 많은 압력을 가하면 직조가 부서집니다. 용접 중 너무 많은 열이 와이어를 통해 녹거나 이음매 주위의 메쉬 개구부를 왜곡시킵니다. 이 기계의 롤링 메커니즘은 보정된 압력을 적용하여 메쉬 구조를 변형하지 않고 부드러운 실린더를 형성하는 반면, MFDC 심 용접 시스템은 주변 메쉬를 과열시키지 않고 강력하고 누출 방지 솔기를 생성하는 집중적이고 제어된 에너지를 제공합니다. 그 결과 균일한 메쉬 개구부와 안정적인 용접 조인트를 갖춘 필터 카트리지가 탄생했습니다.

필터 제조업체에서는 단일 크기만 생산하는 경우가 거의 없습니다. 이 기계는 신속하게 변경되는 롤 툴링과 프로그래밍 가능한 용접 매개변수를 통해 다양한 카트리지 직경과 길이를 수용합니다. 2인치 정수 필터에서 6인치 산업용 카트리지로 20분 이내에 전환할 수 있습니다. 성형 롤을 교체하고 저장된 프로그램을 선택하면 작업이 시작됩니다. 최대 101개의 용접 프로그램을 저장할 수 있으며 각 프로그램에는 맞춤형 전류, 속도 및 오버랩 설정이 포함됩니다.

여과 응용 분야의 경우 솔기 무결성은 선택 사항이 아닙니다. 이는 작동하는 필터와 오염 물질을 우회하는 필터의 차이입니다. 연속 심 용접 공정에서는 기밀, 액밀 조인트를 형성하는 중첩 용접 너겟이 생성됩니다. 필터가 주거용 물 시스템의 낮은 압력에서 작동하든 산업용 유압 회로의 높은 차압에서 작동하든 이음새는 유지됩니다.

용접 변압기와 심 용접 휠 모두에 대한 강제 수냉 시스템은 연장된 생산 기간 동안 안정적인 열 성능을 보장합니다. 가변 주파수 무단계 속도 제어를 통해 다양한 메쉬 유형 및 와이어 게이지에 맞게 용접 속도를 부드럽고 일관되게 조정할 수 있습니다. 과열이 없고, 냉각을 위한 가동 중지 시간이 없으며, 교대 진행에 따른 용접 품질의 변화도 없습니다.

이 기계는 독립형 작동 또는 자동화된 필터 생산 라인에 통합되도록 설계되었습니다.

롤 성형 메커니즘정밀하게 설계된 성형 롤은 평평한 철망을 일정한 직경과 진원도를 지닌 부드러운 원통형으로 만듭니다. 롤 간격과 압력은 직조 패턴을 손상시키지 않고 다양한 메쉬 두께와 와이어 게이지를 수용할 수 있도록 조정 가능합니다. 성형 공정에서는 즉각적인 심 용접이 가능한 실린더가 생산되며, 2차 성형 단계가 필요하지 않습니다.

심 용접 시스템연속 롤러 심 용접(롤 용접 또는 저항 심 용접이라고도 함)은 세로 솔기를 따라 겹치는 일련의 용접 너겟을 생성합니다. 용접 휠은 실린더가 회전할 때 압력과 전류를 동시에 적용하여 연속적이고 누출 방지 솔기를 생성합니다. 실린더 직경과 생산 레이아웃에 따라 수평 또는 수직 용접 휠 방향으로 제공됩니다.

MFDC 전원 공급 장치중주파 인버터 DC 전원 공급 장치는 기존 AC 시스템에 비해 우수한 역률과 30% 이상의 에너지 절감 효과로 정확하고 제어된 용접 에너지를 제공합니다. 빠른 전류 상승 시간은 얇은 와이어 메쉬에 이상적이며 주변 메쉬를 손상시킬 수 있는 열 입력이 길어지지 않고 강한 너겟에 충분한 에너지를 제공합니다.

공급 시스템속도와 길이 조절이 가능한 서보 구동식 메쉬 공급 장치입니다. 미리 절단된 메시 시트 또는 디코일러의 연속 메시 스트립과 호환됩니다. 공급 정확도는 솔기에서 일관된 중첩을 보장하여 모든 부품의 안정적인 용접 품질을 보장합니다.

제어 시스템컬러 터치 스크린 HMI를 갖춘 산업용 PLC입니다. 용접 전류, 용접 속도, 롤러 압력 및 오버랩 비율에 대한 직관적인 매개변수 설정. 모든 주요 프로세스 변수를 실시간으로 모니터링합니다. USB 또는 네트워크를 통해 용접 데이터를 내보낼 수 있습니다. 비밀번호로 보호된 운전자 레벨은 승인되지 않은 매개변수 변경을 방지합니다.
