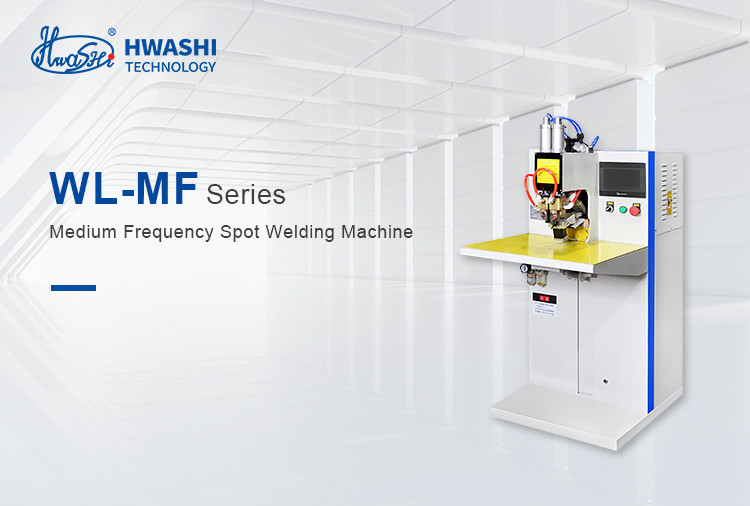

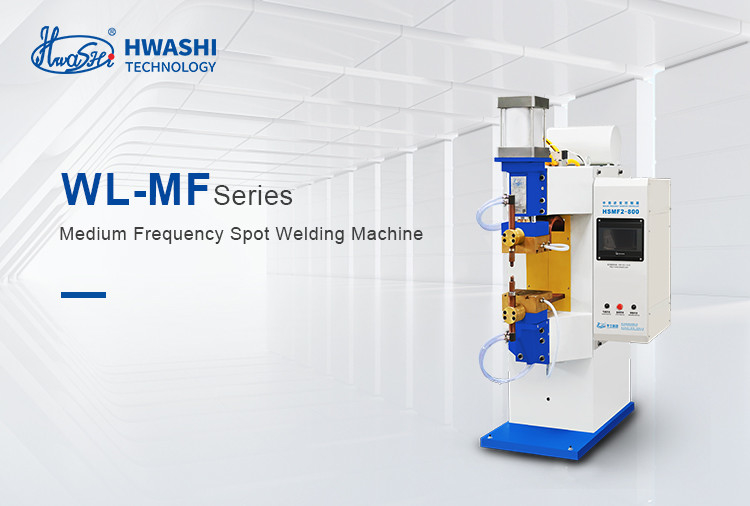

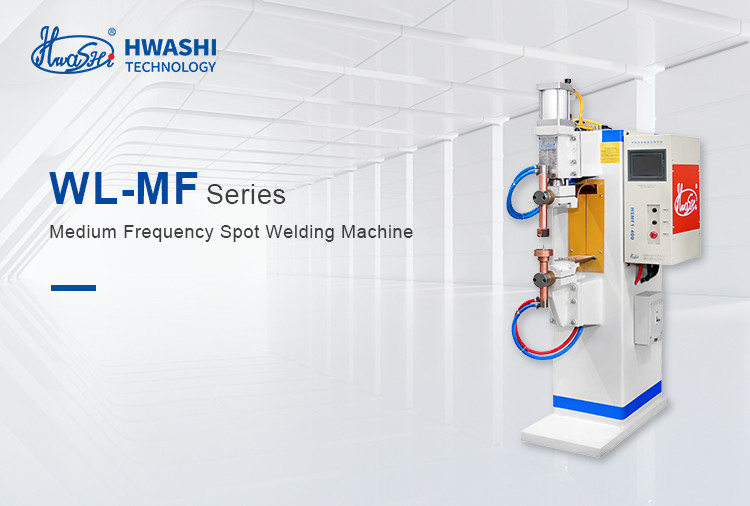

HWASHI 중간 주파수 인버터 공기 알루미늄 스팟 용접 기계

설명

중간 주파수 인버터 DC 저항 제어 시스템: 다음 그림에 참조하십시오, 세 단계 AC 전류는 DC로 수정되었습니다.그 다음 중기 주파수 1000Hz 광선 파동으로 변환하고 IGBT로 구성된 인버터 회로를 통해 용접 트랜스포머의 주요에 연결용접 트랜스포머를 통해 수정 후, 전류는 작은 펄싱으로 DC가되고 용접용 전극에 공급됩니다.인버터는 열전 과정에서 일정한 전류를 달성하기 위해 원자력 및 중원 용접 전류의 피드백에 따라 IGBT의 직무 주기의 속도를 조정합니다..

적용

센서, LED 및 그 납, 구리 필름 및 사라진 와이어, 릴레이, 시계, 용량 슬러그 및 납, 구리 와이어, 저항 핀, 인덕턴스, 배터리 및 안정화 링크, 소켓,은 접촉 및 구리 판, 텅스텐과 몰리브덴 물질 등으로 용접 번개

일반적인 AC 컨트롤러와 비교하면 MF 컨트롤러는 다음과 같은 장점을 가지고 있습니다.

1. 첨단 용접 기계, MF 인버터 원칙을 채택. DC 전력으로 3 단계 AC 전력을 변경.
2. 용접 전류는 DC, 인덕턴스가 없습니다, 더 높은 열 입력 및 출력 효율, 더 신뢰할 수 있고 안정적인 용접 품질
3. 3단계 로드 밸런스, 전력 요인은 1에 가깝습니다
4. 지능형 디지털 컨트롤러, 더 정확하고 더 빠른 용접 전류의 제어. 조정 정밀도는 AC 기계보다 20 배 더 높습니다
5. 생산 비용을 줄이고 에너지를 절약하고 케이블과 유지보수 비용을 줄이고 인덕션 요인을 향상시킵니다.
6. 전력 변압기에 에너지를 저장해서 전력망의 변동에 더 잘 적응할 수 있습니다.
7. 용접 트랜스포머의 작은 크기와 무게, AC 기계의 1/3
8. 알루미늄 및 가루 된 재료 제품을 용접 할 수 있습니다.
9. 특히 3층 금속판 또는 매우 얇은 제품을 용접하는 데 적합합니다.

컨트롤러

제어 시스템의 기능과 특징:

제어 시스템은 컨트롤러, 중기파 트랜스포머, 용접 작업 조각으로 구성됩니다. 컨트롤러에는 제어 된 직렬기, 에너지 저장 부분, IGBT, 전원 원자 드라이버,그리고 제어 센터 부분, 등등

1) 프로그램 가능한 용접 모델 101개 세트, 시트 용접 모델 96개 세트. 용접 시 직접 모델을 선택할 수 있다.

2) 용접점 전류의 기능이 점차 증가하여 여러 점 용접을 할 때 전류 셔트로 인한 용접 효과의 불안정을 효율적으로 해결합니다.

3) 선열 전류, 용접 전류 및 완화 전류를 설정 할 수 있으며 용접 중에 스프래치를 효율적으로 방지하고 용접 후 작업 조각을 끄는 것입니다.3 전기 펄스는 개별적으로 설정하고 개별적으로 또는 자유롭게 결합 할 수 있습니다;

4) 류를 천천히 증가시키고 감소시킬 수 있으며, 제열 중에 스프래치와 결함된 덩어리 형성을 효과적으로 피할 수 있습니다. 우수한 물리적 성능을 얻을 수 있습니다.

5) 특수 소재를 용접 할 수 있습니다. 용접용 알루미늄, 가연 금속 등을 이상적인 용접 효과로 용접합니다.

6) 계산 기능. 더 나은 출력 계산 및 기계 관리를 위해 제열 시간, 전극 사용 및 썰기 수를 효율적으로 계산하십시오.

7) 단점 용접, 연속적 단점 용접의 기능

8) 고장 검사 및 자 보호 기능. 작업 과정에서 컨트롤러는 자동으로 출력 전류를 닫고 고장의 이유를 친절하게 상기시킵니다.

9) 에너지 절감, 세 단계 전원 출력, 높은 작업 주파수, 낮은 트랜스포머 소비, 에너지 절감의 중요한 효과;

10) 편리한 설치 및 운영. MF 인버터 용접 장비에서, 트랜스포머의 부피는 일반적인 AC 트랜스포머에 비해 급격히 감소되었습니다.전체 기계는 가볍습니다.편리한 설치 및 운영;

11) 통신 및 BCD 코드 제어 기능. 산업용 개인 컴퓨터, PLC 및 기타 상부 제어 장치에 연결하여 원격 제어, 자동화 관리,더 높은 효율성;

12) 주요 제어 장치로 DSP와 PLD를 채택하십시오. 전기 회로는 간단하고 고도로 통합되고 지능적입니다. 고장율을 줄입니다. 더 쉬운 유지 보수.

스펙

적용

센서, LED 및 그 납, 구리 필름 및 사라진 와이어, 릴레이, 시계, 용량 슬러그 및 납, 구리 와이어, 저항 핀, 인덕턴스, 배터리 및 안정화 링크, 소켓,은 접촉 및 구리 판, 텅스텐과 몰리브덴 물질 등으로 용접 번개

모델 번호	WL-MF-90K	WL-MF-150K	WL-MF-200K	WL-MF-300K
입력 전원 공급	3~380V	3~380V	3~380V	3~380V
명목 용량	90KVA	150KVA	200KVA	300KVA
최대 샷 회로 전류	18KA	30KA	45KA	55KA
작업 사이클	20%	20%	20%	20%
제어 방법	1차/부담자금 일정한 전류	1차/부담자금 일정한 전류	1차/부담자금 일정한 전류	1차/부담자금 일정한 전류
인버터 주파수	1kHz	1kHz	1kHz	1kHz
팔 길이	220*400mm	220*400mm	220*450mm	220*450mm
최대 압력	6KN	10KN	15KN	20KN
전극 도중	60mm	80mm	80mm	80mm
냉각수	≥8L/min	12L/min	12L/min	14L/min
용접 두께	30.0+3.0mm	3.5+3.5mm	40.0+4.0mm	4.5+4.5mm
