자동화 된 와이어 메시 데크 생산 라인을위한 와이어 메시 용접 기계
제품 설명
이 프로젝트를 위해 설계된 용접 생산 라인은 특히 와이어 팔렛 래크의 빠른 생산을 위해 고안되었습니다.그것은 철망 및 경직 물질의 완전히 자동 생산을 가능하게자동 철도 절단, 공급, 용접, 구부리기, 회전, 가장자리 절단, 강화기 자동 공급, 용접, 그리고 완성 제품의 스택을 달성.전체 라인 설계는 두 명의 운영자만 필요합니다.또한 수동 작업과 관련된 품질 불안정성 및 저효율성 문제를 해결하는 데 도움이됩니다.생산 효율성과 자동화 수준이 크게 향상되었습니다..
작업 과정
1) 고속 와이어 직렬 및 절단 기계는 와이어 코일에서 와이어를 잘라,그리고 그 다음 가로 와이어와 라인 와이어의 자동 와이어 채우기 위해 와이어 공급 시스템에 와이어를 로드.
2) 크로스 와이어 및 라인 와이어 충전 시스템은 자동으로 용접 위치에 와이어를 공급합니다.
3) 용접 기계는 자동으로 용접을 합니다.
4) 용접 후, 로봇은 망을 들고 가장자리를 자르기 위해 와이어 트림 스테이션에 부하합니다.
5) 잘라낸 후 로봇은 철회망을 컨베이어 라인에 다시 배치하고 굽기 역으로 이동합니다.
6) 굽기 기계는 매지의 한쪽을 굽습니다.
7) 회전 시스템은 망을 회전시키고, 굽기 기계는 망의 다른 쪽을 굽습니다.
8) 와이어 메시는 강화기 (지원 바) 용접 위치에 이동합니다
9) 기계적 팔은 강화기를 부하하고 자동으로 용접 위치에 고정합니다.
10) 용접 기계는 도면에 따라 단단한 용접을 수행합니다.
11) 용접 후, 풀기 기계 팔은 자동으로 돌리고 완성 된 제품을 쌓을 것입니다.
기술 자료
| 부문 | 데이터 |
| 전기 | 3단계 4선 380V±10% |
| 전력 케이블 | 120mm2,400A |
| 제어 방법 | PLC |
| 효과적 용접 너비 | 1200mm |
| 실효 용접 길이 | 1200mm |
| 자동 이동 속도 | 200-500mm/s 조절 가능 |
| 자동 전선 충전 범위 |
선선: 400-1200mm,선 직경: 2-6mm 가로선: 400-1200mm,선 직경: 2-6mm |
| 자동 전선 충전 시스템 번호 | 2 세트 |
| 기계 차원 | 35000mmx8000mm |
| 공기 압력 | 0.6MPa |
| 냉각수 | 15~25°C |
기계에 대한 세부 정보:
|
고속 철도 절단 기계 |
자동 전선 공급 시스템 |
|
선선 자동 충전 시스템 |
크로스 와이어 자동 충전 시스템 |
|
자동 와이어 메시 용접 기계 |
자동 철망 이동 트롤리 |
| 로봇 및 와이어 트림 머신 |
와이어메시 굽기 기계 |
|
강화기 로딩 시스템 |
튼튼화 용접 시스템 |
|
자동 배하 및 스파킹 |

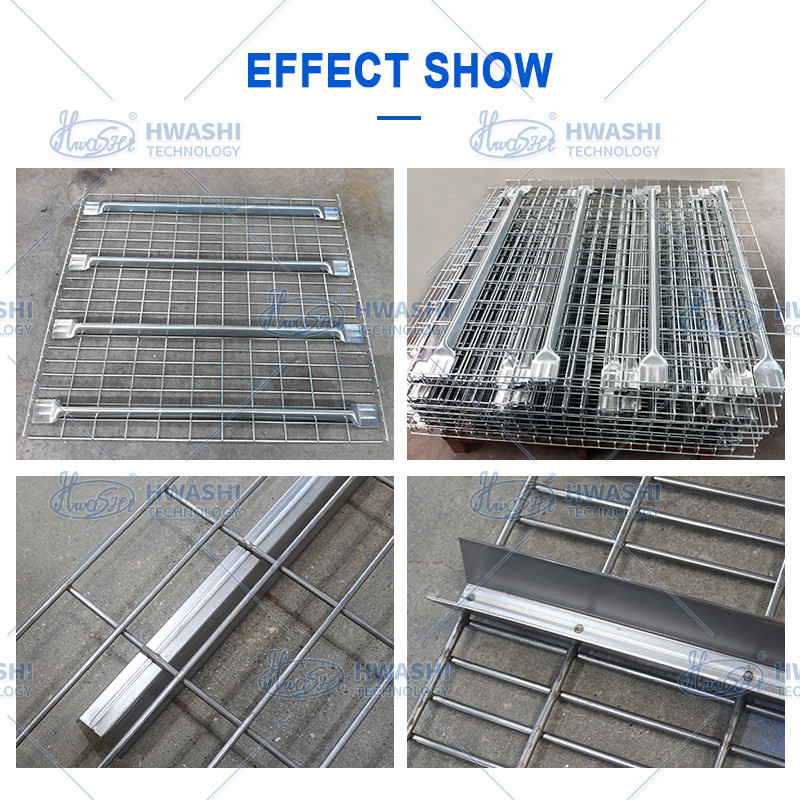

완제품 |
