원래 장소:
중국
브랜드 이름:
HWASHI
인증:
CE/CCC/ISO
모델 번호:
WL-MF-130K
연락주세요
그릇을 먹이는 자동적인 견과에 금속 장 견과 DC 용접 기계
용접 기계
130KVA 중파 인버터 DC 스폿 용접기를 채택하십시오.그것은 최신 세대의 중주파 인버터 용접 컨트롤러를 채택하여 짧은 전원 켜기 시간, 높은 열효율, 3상 DC 출력, 높은 작동 주파수 및 작은 변압기 손실과 같은 많은 이점을 가지고 있습니다. 자동 공급 기능이 있는 이 자동 너트 용접기 시스템은 자기장 진동 원리를 사용하여 너트를 선택한 다음 너트가 설정 위치로 이동합니다.기계는 자동으로 용접을 수행합니다.
견과류 자동 공급 시스템
너트는 진동판에 놓입니다.진동 과정, 캠 전송, 선택, 정렬을 통해 너트가 분배기로 들어갑니다.그리고 너트는 용접 위치에 들어가 분배기를 통해 하나씩 용접됩니다.
특징
1) 진동판은 너트의 역회전 및 소음을 방지하는 기능을 갖추도록 설계되었습니다.
2) 너트의 공급 속도를 보장하는 고속 분류 기능;
3) 완전 폐쇄 루프 자동 기능을 형성하기 위해 다중 숫자 센서를 사용하십시오.이것은 기계의 신뢰성을 보장할 수 있습니다.
4) 움직이는 부품은 특수 재질로 만들어져 운송 마찰이 적고 생산 비용이 낮습니다.
5) 어떤 모양의 너트도 자동 공급이 가능합니다.
6) 자동차 및 그 부품은 많은 공작물이 너트 또는 볼트로 연결됩니다.오늘날 많은 용접 장비는 용접 너트에 결함이 있으므로 당사는 너트/볼트 자동 공급 시스템을 갖춘 고정 스폿 용접기를 설계했습니다.이 디자인은 너트 공급 프로세스의 문제를 완벽하게 해결하고 자동 공급 프로세스를 달성할 수 있습니다.이 기계는 전체 생산 라인에 사용할 수 있습니다.기계와 로봇을 연결하면 직원이 필요 없는 전자동 생산이 가능합니다.
모형 1: 견과 먹이는 그릇을 가진 단 하나 맨 위 점용접 기계
|
자동 너트 피딩 보울 |
|
너트 공급 튜브 및 건 |
|
용접 헤드 |

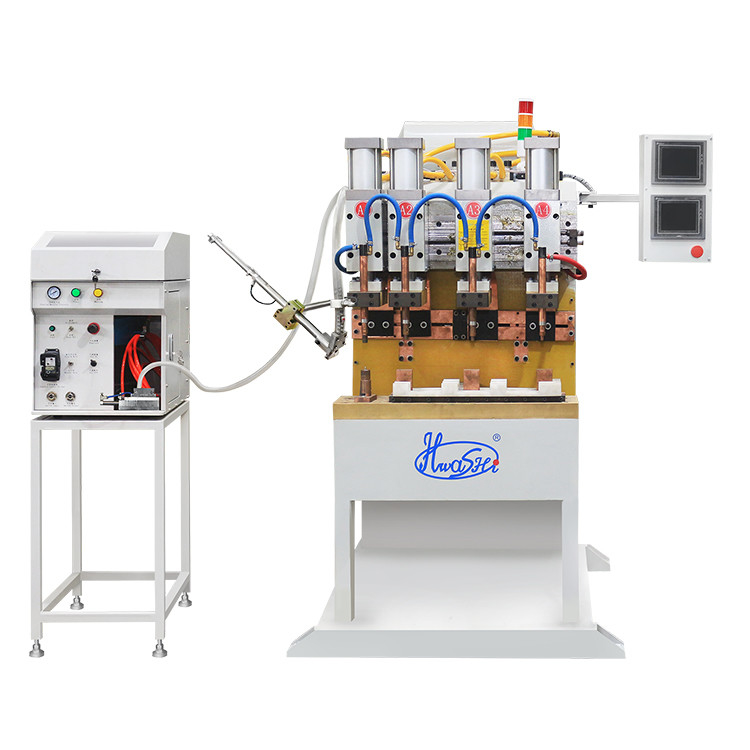

모형 2: 견과 먹이는 그릇을 가진 MultipleHead 점용접 기계
|
자동 너트 피딩 보울 |
|
4개의 용접 헤드 및 지그 |
|
터치스크린 컨트롤러 |
|
견본 |

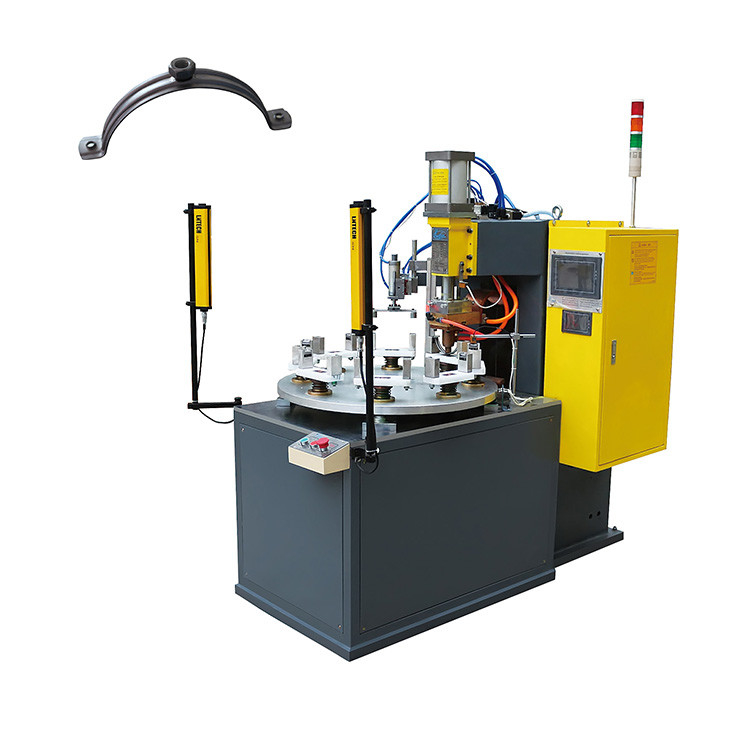

모델 3: 파이프 클램프용 회전 테이블이 있는 자동 스폿 용접기
|
8개의 지그가 있는 회전 테이블 |
|
용접 후 파이프 클램프를 언로드하는 기계식 암 |
|
터치스크린 컨트롤러 |
|
견본 |

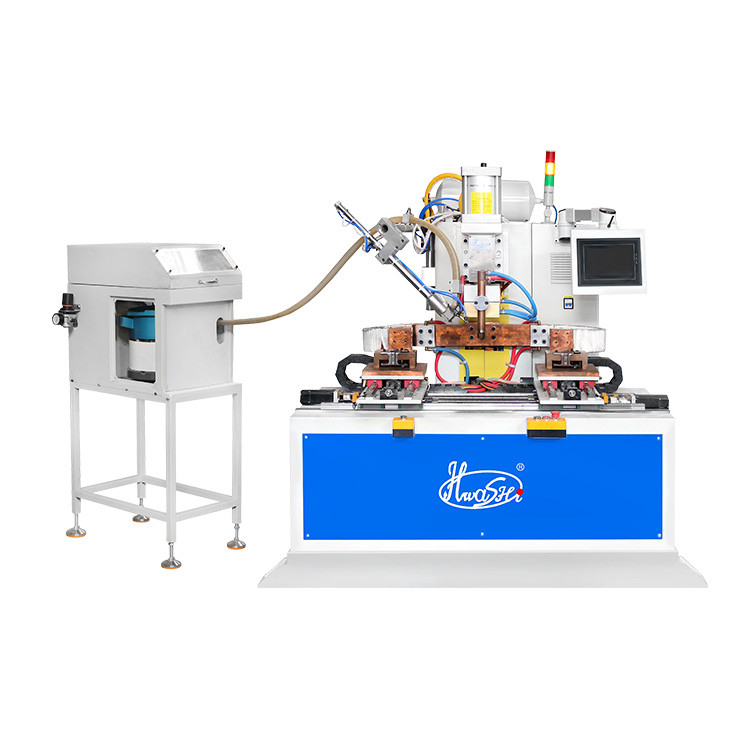

모델 4: 지그가 있는 이중 CNC 테이블이 있는 자동 너트 스폿 용접기
|
지그가 있는 이중 CNC 테이블 |
|
자동 너트 피딩 보울 |
|
제품 적재 후 지그 |
|
용접 후 제품 사진 |
용접기 사양
| 모델 | WL-MF-130K |
| 입력 전력(V/φ) | 380/3 |
| 정격 출력(KVA) | 130kva |
| 적용 가능한 재료 | 금속 시트에 너트 용접 |
| 최대 단락 전류(KA) | 23 |
| 전극력(KG) | 1000 |
| 전극 스트로크(MM) | 100 |
| 차원 (L*W*H) | 950mm*800mm*1675mm |
| 보증 | 1년 |
자동 너트 피딩 볼 사양
| 항목 | 매개변수 | |
|
자동 공급 시스템 |
입력 전압 | 220V±10% 50HZ |
| 입력 전원 | 0.35KVA | |
| 진동판 속도 | 60-100pcs/분 | |
| 적합한 너트 크기 | M4-M16 | |
| 적합한 너트 모양 |
사각형, 정사각형, 육각형, 육각형, 플랜지, 원 |
|
| 전송 기능 | 40-60pcs/분 | |
| 전송 각도 | 30-50° | |
| 전송 방법 | 슬라이딩 레일 또는 전자식 | |
| 진동판 크기 | 302mm | |
| 견과류 보관량 | 20000 PC | |
| 저항 용접 시스템 | 입력 전압 | 380V±10% 50HZ(2상) |
| 입력 전원 | 150KVA | |
| 2차 전압 | AC10.8V | |
| 최대 단락 전류 | 3800A | |
| 전극 압력 | 1000kg | |
| 수유 압력 | 150kg | |
| 기압 | ≧0.6Mpa | |
| 수압 |
≧0.1Mpa |

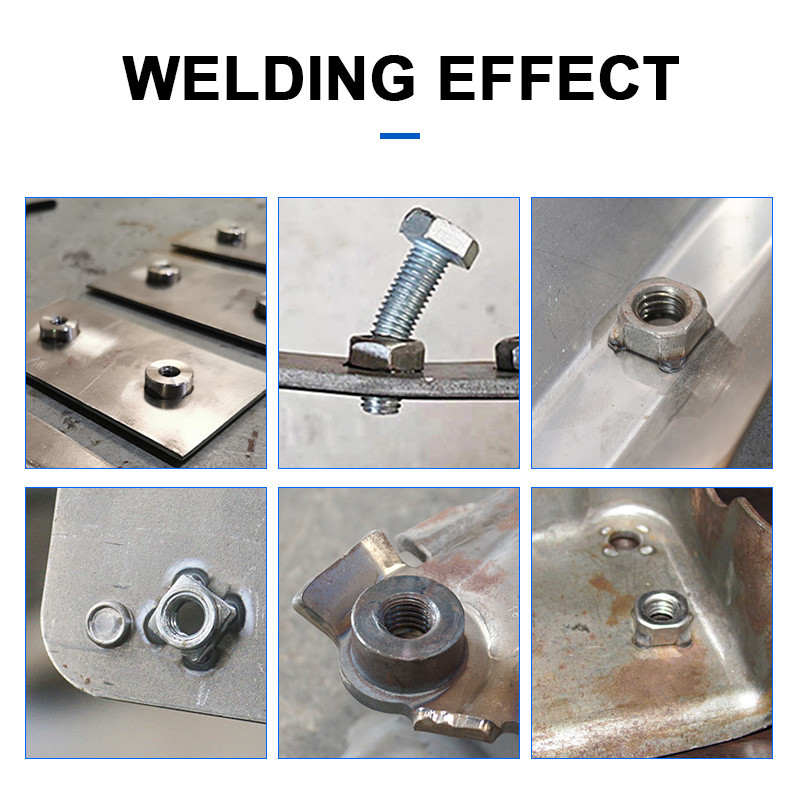

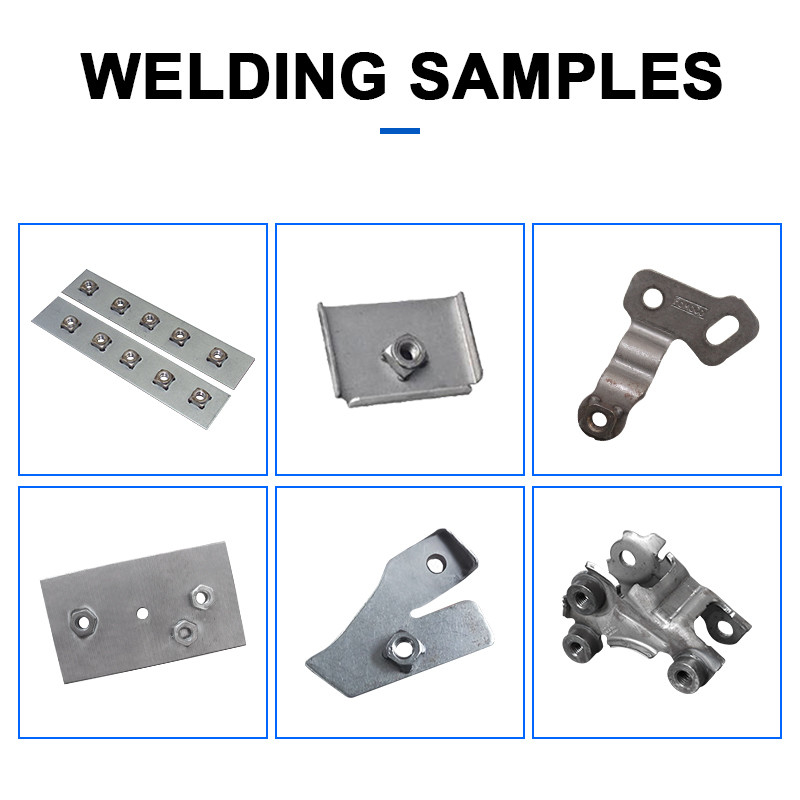

적용 및 샘플
